Модуль управления предназначен для автоматической регулировки оборотов стандартного компьютерного вентилятора (кулера), в зависимости от температуры какой-либо контролируемой поверхности, например, радиатора. Температура контролируется датчиком, поставляемым в комплекте с модулем (см. рис 1). Датчик устанавливается на контролируемую поверхность при помощи винта или самореза. Также в комплекте поставляется провод с разъёмом для подачи питания для работы модуля.

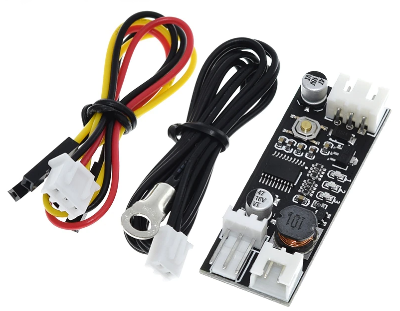

Рис 1. Модуль управления вентилятором охлаждения в комплекте. Внешний вид.
Ссылка на модуль в интернет-магазине AliExpress
Может быть использован как стандартный трёх или четырёхпроводный процессорный кулер, так и любой двухпроводный вентилятор охлаждения с напряжением питания 12В и током не более 0,8А.
Контроллер является очень интересным и полезным решением для охлаждения различных устройств, таких как:
- Различные элементы внутри корпуса системного блока (дополнительные жёсткие диски, видеокарты);
- Элементы самодельных радиоэлектронных устройств, подверженных нагреву;
- Элементы различных устройств, выпускаемых промышленным образом, имеющие недостатки системы охлаждения либо работающие в условиях воздействия повышенных температур.
Применение модуля позволяет уменьшить общий шум системы охлаждения, так, как обороты вентилятора будут поддерживаться на том уровне, который необходим для поддержания установленной температуры контролируемой поверхности. Программирование параметров модуля производится одной кнопкой, установленной на плате модуля (см. рис 1). Порядок программирования очень простой, приведён в техническом описании на модуль.
Технические характеристики модуля:
- Напряжение питания: 12В (диапазон 9÷14 Вольт) с защитой от переполюсовки;
- Защита от перегрузки по выходу: отсутствует;
- Разъём питания: XH-3P (шаг 2,54мм);
- Максимальный ток вентилятора: 0,8А (без защиты от перегрузки);
- Разъём вентилятора: KF2510-3P (шаг 2,54мм);
- Датчик температуры: NTC 50K B=3950 с проводом длиной 50 см;
- Разъём датчика температуры: XH-2P (шаг 2,54мм);
- Диапазон ШИМ: 5%-100%;
- Заводские установки: минимальная скорость 20%, пороговое значение температуры (температура, выше которой начинается увеличение оборотов вентилятора) 30°С, шаг ускорения – 5%, работа без полной остановки вентилятора;
- Рабочая эксплуатационная температура модуля: 20°С — 60°С;
Размеры платы модуля: 43 мм * 18 мм * 9 мм (Д, Ш, В).
